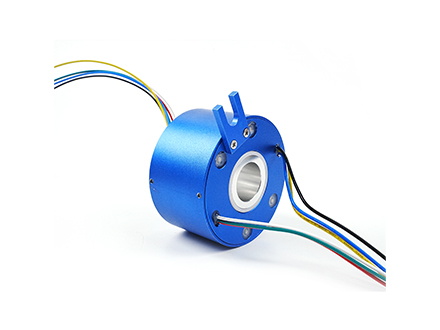

通孔滑环的主要部件有哪些？中间的 “通孔” 设计有何特殊功能？

　　一、通孔滑环的核心组成部件

　　通孔滑环作为旋转连接系统的核心部件，其结构设计需兼顾机械稳定性与电气传输效率。以下是其主要组成部分的技术解析：

　　电刷系统

　　电刷是实现动态接触的关键元件，通常采用金合金或碳刷材料。金合金电刷（如金镍合金）具有低接触电阻和优异的抗腐蚀性能，适用于精 密信号传输；碳刷则凭借高耐磨性和导电性，常见于大电流场景。电刷组的压力调节机制（如弹簧或恒力结构）可确保接触力均匀，减少磨损并延长寿命。

　　导电环（环道）

　　导电环多采用铜合金基材（如磷青铜），表面镀覆贵金属（金、银或铑）以降低接触电阻。其设计需满足多通道并行传输需求，例如在医疗 CT 设备中，环道需同时承载高压电源、视频信号及控制指令。精 密加工的环道表面粗糙度需控制在微米级，以确保电刷滑动的平顺性。

　　轴承与支撑结构

　　轴承系统决定了滑环的转速上限和运行稳定性。高速滑环（如工业机器人应用）常采用高精度滚珠轴承或空气轴承，后者通过压缩空气悬浮实现无摩擦旋转，转速可达数万转 / 分钟。支撑结构则需具备刚性与轻量化特性，常用铝合金或碳纤维复合材料。

　　绝缘材料与隔离设计

　　绝缘体需承受高电压隔离（如 1000V 以上）和宽温域变化（-40℃至 + 150℃），常用材料包括陶瓷、聚酰亚胺（PI）或环氧树脂。多通道滑环中，相邻环道间的绝缘层厚度需准确控制，避免串扰问题，例如高频信号通道需采用屏蔽结构。

　　密封与防护模块

　　防护等级（IP65/IP67）的实现依赖多重密封设计：动态密封圈（如氟橡胶）防止液体侵入，迷宫式结构阻挡粉尘，金属波纹管补偿热胀冷缩。在深海设备中，滑环需配备压力平衡装置，以承受数百个大气压的外部环境。

　　二、通孔设计的四大技术突破

　　通孔滑环的标志性设计 —— 中 心贯穿孔，不仅是结构创新，更是功能集成的核心载体：

　　空间优化与复合传动

　　通孔允许液压 / 气动管路、光纤或机械传动轴与导电系统同轴布置。例如在航空吊舱中，通孔可同时通过燃油管道和高速数据总线，使设备体积减少 30% 以上。这种集成设计尤其适用于空间受限的机器人关节或旋转工作台。

　　散热与环境适应性

　　通孔形成的空气对流通道可显著提升散热效率。实验数据表明，带通孔的滑环在 10A 电流负载下，温升比实心滑环降低 15-20℃。此外，通孔便于安装温度传感器或冷却装置，满足高温环境（如冶金设备）的需求。

　　维护便利性与模块化升级

　　轴向通孔使电刷组件可从两端快速拆卸，维护时间缩短 50% 以上。同时，模块化设计允许在不更换整体结构的前提下，扩展通道数或升级信号类型（如从低频到高频），例如在智能仓储设备中按需增加 RFID 读写模块。

　　多系统协同平台

　　通孔为多技术融合提供物理基础。例如，在医疗 MRI 设备中，滑环通孔可容纳梯度磁场线圈的馈线，同时传输射频信号，确保成像系统的紧凑性。这种设计理念正延伸至新能源领域，如电动汽车无线充电系统的旋转耦合结构。

　　三、典型应用场景分析

　　工业自动化

　　在六轴机械臂中，通孔滑环支持 360° 无限旋转，同时传输伺服电机动力（200V/15 A）和编码器信号（RS485）。通孔直径根据机械臂负载设计，大型机型可达 150mm，可集成气动夹爪的供气管道。

　　医疗影像设备

　　CT 扫描机架的滑环系统需满足：① 64 排探测器的高速数据传输（5Gbps）；② 球管高压电源（120kV）；③ 旋转部件供电（24V/5 A）。通孔设计允许 X 射线准直器的光路系统与导电系统同轴布置，确保成像精度。

　　航空航天

　　无人机旋转炮塔中，通孔滑环需在 ±60℃环境下稳定工作，支持视频信号（HDMI 2.0）、武器控制指令（CAN 总线）及红外传感器电源（48V）的同步传输。防护等级需达到 IP66，以抵御风沙和雨水侵蚀。

　　四、技术发展趋势

　　当前，通孔滑环正向 "三高" 方向演进：

　　高转速：空气轴承技术使转速突破 10 万转 / 分钟（如半导体晶圆检测设备）

　　高密度：微机电系统（MEMS）工艺实现每厘米 20 个以上通道集成

　　高适应性：自润滑电刷材料（如二硫化钼涂层）可在真空或惰性气体环境中运行

　　未来，随着柔性电子技术的发展，通孔结构可能进一步集成传感器阵列，实现旋转设备的状态监测与预测性维护，推动工业互联网的深度应用。
