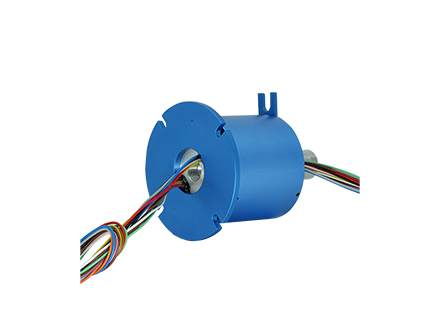

气电组合滑环的工作原理

气电组合滑环是一种将电气传输与气体流体传输功能集成于一体的旋转连接装置，广泛应用于需要同时传输电能、信号与压缩气体（如气动执行系统）的旋转设备中。其工作原理基于电滑环与气动旋转接头的组合结构，既实现了电刷与导电环之间的相对旋转导电，又通过精密密封结构完成气体在旋转界面上的无泄漏输送。

电气部分通常采用多组电刷与导电环接触传输方式，电刷固定在静止端，导电环随旋转端同步转动。在设备运行过程中，电刷始终与导电环保持弹性接触，从而实现电能、控制信号或数据的连续传输。这种接触式结构经过优化设计，可有效降低接触电阻和信号干扰，尤其在涉及伺服控制、模拟信号或高速通信场景时，电气性能稳定性尤为关键。

气动部分则通常由一个或多个独立的气路通道组成，内置高精度密封件，如耐磨O型圈、旋转密封垫圈等。旋转时，通过动静环之间的密封结构保持气体压力并防止泄漏，确保压缩空气、真空或其他流体介质可以在旋转状态下稳定传输。这部分的结构通常与电气部分相互独立，但整体封装于一个紧凑的壳体内，使设备在安装和维护上更为简洁。

在工作时，设备的旋转部分驱动滑环旋转，而静止部分则通过线缆和气管与外部控制系统相连。无论设备如何连续或间歇性旋转，滑环内部的导电和气动系统始终保持可靠连接，确保数据、能量与气体能够同步流通而不中断。值得注意的是，在设计上需要兼顾电气绝缘、气体密封、热膨胀补偿以及结构强度等多种因素，以确保气电组合滑环在高速、复杂、多通道环境下仍能保持长时间、稳定的运行。
