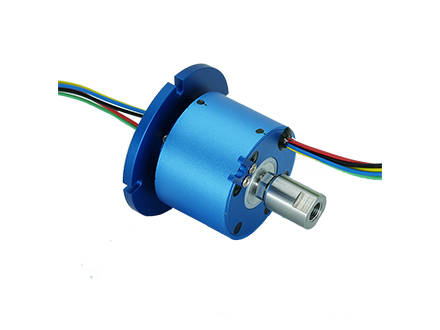

气电组合滑环结构是否紧凑

气电组合滑环在设计时需同时考虑电气通路与气体通道的集成性，结构紧凑程度直接影响其在设备端的适配能力。该类滑环广泛应用于空间受限的自动化设备、转台系统、机械臂关节等位置，结构紧凑性成为评估性能的关键指标之一。

标准气电滑环通常采用轴心式或同轴结构，将气通道与电刷组围绕中轴进行布局。气路部分多采用空心轴或独立密封管路形式，嵌套于电刷外部，降低径向尺寸。电气部分则根据通路数量安排多层PCB或铜环堆叠，保持垂直方向紧凑性。

外壳采用铝合金、不锈钢或工程塑料等轻量材料，可有效控制整体重量与体积。部分小型化滑环直径控制在22mm至45mm以内，适配轻载、微型或嵌入式安装需求。接口部分常使用航空插头、快插、端子排等方式集成出线。

通用结构设计采用模块化理念，根据通路数量组合不同功能模块，无需大幅增加尺寸即可扩展功能。部分定制滑环引入径向出线、壳体内走线等设计方式，进一步压缩结构体积。

滑环内部刷体与旋转部件之间需保持间隙，避免运行时磨损或卡阻，因此设计紧凑性需在结构可靠性基础上平衡。多路气体与信号共存场景中，采用屏蔽隔离、双层腔体、差压设计等技术确保稳定运行。
