帽式滑环 - RC06-F

RC06-F系列

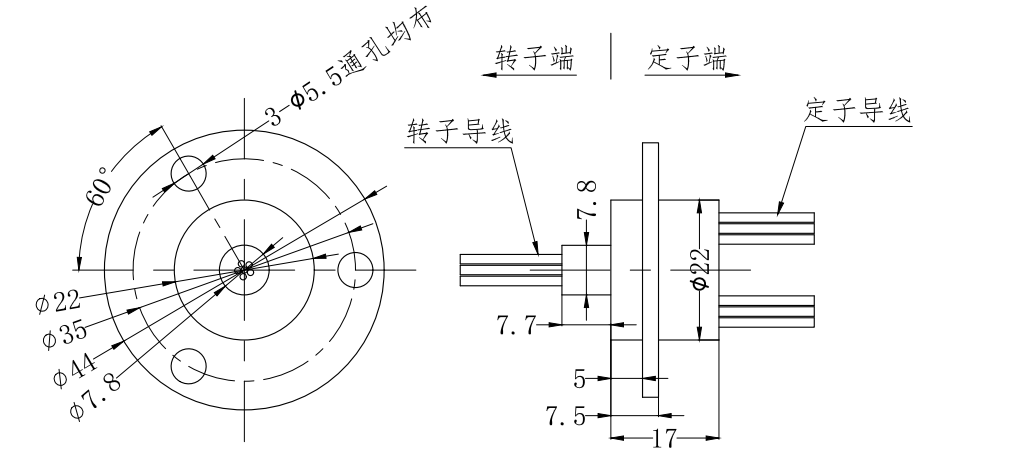

　　帽式滑环是一种特定结构类型的导电滑环，其设计特点主要体现在外形和安装方式上。它的外形小巧，看起来像帽子一样，因此得名。帽式滑环通常外带法兰盘，这是其结构上的一个重要特征，法兰盘上有固定孔，用于与客户设备相连接，实现外层的固定安装。因此，帽式滑环一般都是外层固定，内轴转动的一种结构。

　　帽式滑环的基本工作原理是通过电刷与导电环的滑动接触来传输电流或信号。当设备的旋转部分（内轴）转动时，安装在内轴上的导电环与固定在外部（帽部）的电刷接触，从而在旋转运动中保持电气连接。电刷随着导电环的旋转而滑动，确保了电力或数据信号的连续传输，不会因为旋转而中断。

　　帽式滑环的主要组成部分包括轴承、滑块组成元件、外罩、电刷组件和轴体等。这些部件的材料选择对于滑环的性能和寿命至关重要。外壳通常采用高密度、高强度、耐腐蚀的不锈钢结构材料，并进行特殊的氧化处理，以保证材料的稳定性。电刷材料通常是耐磨且导电性能良好的合金，如镀金石墨，以减少磨损并确保低接触电阻。

　　帽式滑环具有多种优点，如简化电气连接、体积较小、结构紧密、设计精良、低接触电阻、运转平滑等。此外，其内部金对金的接触可以保证超长的工作寿命。因此，帽式滑环特别适合于小型旋转系统传输微弱控制信号，并可广泛应用于闭路监控球形云台、机械人、电气测试设备、展览、显示及医疗设备等工控领域。同时，也可根据客户的特殊要求，专门设计及定制产品。

订购型号说明

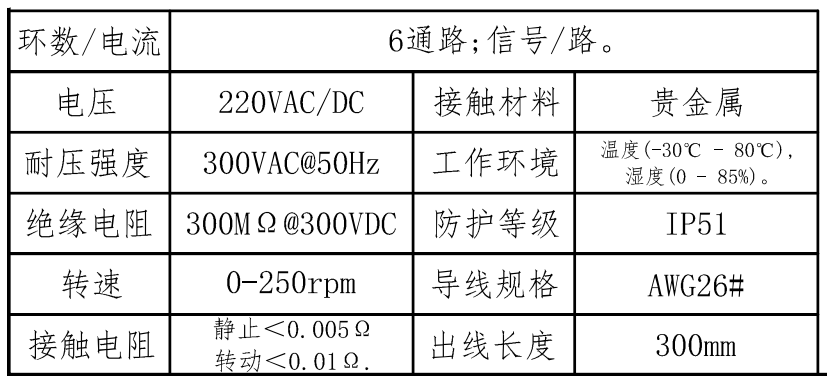

标准型号选型表
