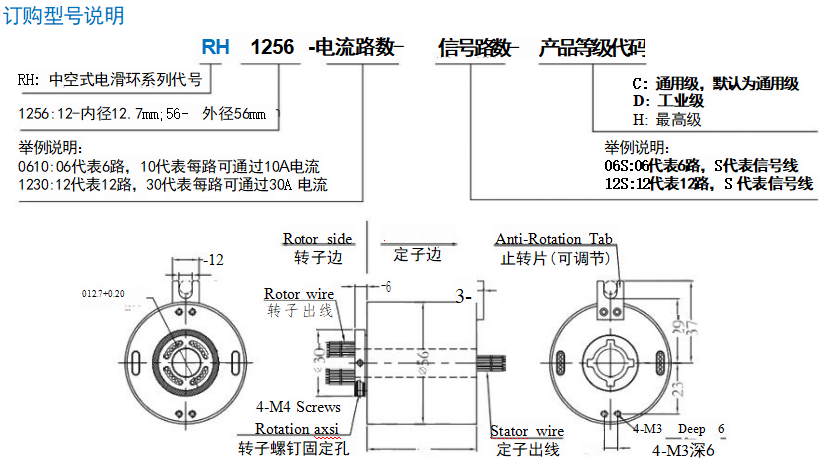

RH1256系列
通孔直径12.7mm (适用于<=12.7mm)>
*注：如需<12.7mm>
RH1256系列过孔式滑环选型表
| 型号 | 线路数 | 长度L(mm) | 型号 | 线路数 | 长度L(mm) | ||
| 10A | 信号或0~5A | 10A | 信号或0~5A | ||||
| RH1256-02S | 0 | 2 | 27 | RH1256-1010-08S | 10 | 8 | 71.5 |
| RH1256-0210 | 2 | 0 | 27 | RH1256-1210-06S | 12 | 6 | 71.5 |
| RH1256-03S | 0 | 3 | 30 | RH1256-1410-04S | 14 | 4 | 71.5 |
| RH1256-0310 | 3 | 0 | 30 | RH1256-1610-02S | 16 | 2 | 71.5 |
| RH1256-06S | 0 | 6 | 38 | RH1256-24S | 0 | 24 | 88.5 |
| RH1256-0210-04S | 2 | 4 | 38 | RH1256-0410-20S | 4 | 20 | 88.5 |
| RH1256-0410-02S | 4 | 2 | 38 | RH1256-0610-18S | 6 | 18 | 88.5 |
| RH1256-0610 | 6 | 0 | 38 | RH1256-1210-12S | 12 | 12 | 88.5 |
| RH1256-12S | 0 | 12 | 55 | RH1256-1810-06S | 18 | 6 | 88.5 |
| RH1256-0210-10S | 2 | 10 | 55 | RH1256-2410 | 24 | 0 | 88.5 |
| RH1256-0310-09S | 3 | 9 | 55 | RH1256-30S | 0 | 30 | 4 |
| RH1256-0610-06S | 6 | 6 | 55 | RH1256-0210-28S | 2 | 28 | 4 |
| RH1256-0810-04S | 8 | 4 | 55 | RH1256-0410-26S | 4 | 26 | 4 |
| RH1256-1010-02S | 10 | 2 | 55 | RH1256-0610-24S | 6 | 24 | 104 |
| RH1256-1210 | 12 | 0 | 55 | RH1256-36S | 0 | 36 | 22 |
| RH1256-18S | 0 | 18 | 71.5 | RH1256-0410-32S | 4 | 32 | 22 |
| RH1256-0210-16S | 2 | 16 | 71.5 | RH1256-0610-30S | 6 | 30 | 22 |
| RH1256-0410-145 | 4 | 14 | 71.5 | RH1256-42S | 0 | 42 | 140 |
| RH1256-0610-12S | 6 | 12 | 71.5 | RH1256-0410-38S | 4 | 38 | 140 |
| RH1256-0810-10S | 8 | 10 | 71.5 | RH1256-48S | 0 | 48 | 156 |
*注：N个10A电流环并起来可作为1路N*10A电流使用；比如：2环10A并起来可以作为1路20A使用，10A 和信号(5A) 可以任意组合，详细请咨询客服，可在标准产品上定制
各环路导线色码表
| 环码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 | 蓝 | 紫 | 灰 | 白 | 粉红 | 浅蓝 |
| 环码 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 色码 | 白黑 | 白褐 | 白红 | 白橙 | 白黄 | 白绿 | 白蓝 | 白紫 | 白灰 | 黑红 | 黑褐 | 透明 |
