通孔滑环

RH2056系列

通孔直径为50mm (适用于<=50mm)>

*注：如需<50mm的孔径，可通过内衬轴套解决<>

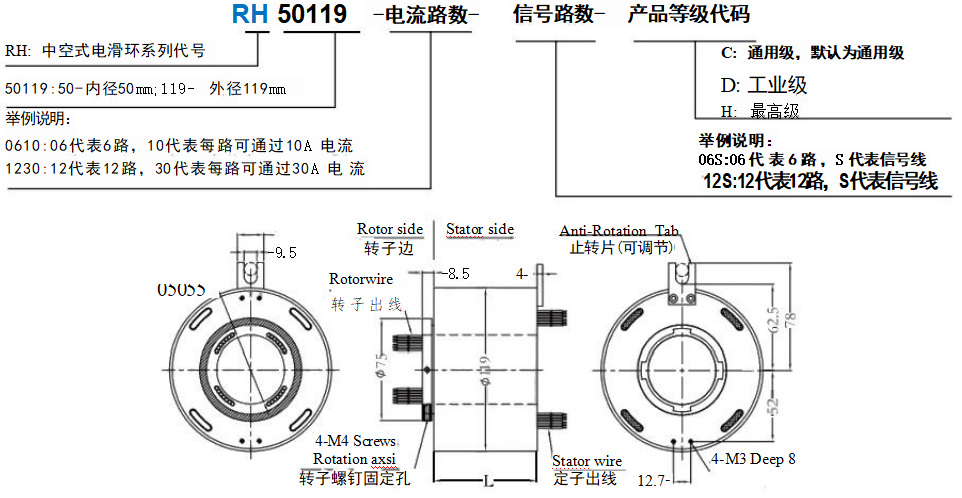

订购型号说明

标准型号选型表

型号	线路数	长度L(mm)	型号	线路数	长度L(mm)
	10A	信号或5A			10A	信号或5A
RH50119-02S	0	2	36	RH50119-36S	0	36	172
RH50119-0210	2	0	36	RH50119-0610-30S	6	30	172
RH50119-03S	0	3	40	RH50119-1210-S24	12	24	172
RH50119-0310	3	0	40	RH50119-3610	36	0	172
RH50119-06S	0	6	52	RH50119-42S	0	42	196
RH50119-0210-04S	2	4	52	RH50119-0610-36S	6	36	196
RH50119-0410-02S	4	2	52	RH50119-1210-30S	12	30	196
RH50119-0610	6	0	52	RH50119-4210	42	0	196
RH50119-12S	0	12	76	RH50119-48S	0	48	220
RH50119-0210-10S	2	10	76	RH50119-0610-42S	6	42	220
RH50119-0310-09S	3	9	76	RH50119-1210-36S	12	36	220
RH50119-0610-06S	6	6	76	RH50119-1810-30S	18	30	220
RH50119-0810-04S	8	4	76	RH50119-P2410-24S	24	24	220
RH50119-1010-02S	10	2	76	RH50119-4810	48	0	220
RH50119-1210	12	0	76	RH50119-60S	0	60	268
RH50119-18S	0	18	100	RH50119-0610-54S	6	54	268
RH50119-0210-16S	2	16	100	RH50119-0910-51S	9	51	268
RH50119-0410-14S	4	14	100	RH50119-1210-48S	12	48	268
RH50119-0610-12S	6	12	100	RH50119-2410-36S	24	36	268
RH50119-0810-10S	8	10	100	RH50119-72S	0	72	316
RH50119-1010-08S	10	8	100	RH50119-1210-60S	12	60	316
RH50119-1210-06S	12	6	100	RH50119-2410-48S	24	48	316
RH50119-1410-04S	14	4	100	RH50119-3610-36S	36	36	316
RH50119-1610-02S	16	2	100	RH50119-84S	0	84	364
RH50119-24S	0	24	124	RH50119-1210-72S	12	72	364
RH50119-0410-20S	4	20	124	RH50119-2410-60S	24	60	364
RH50119-0610-18S	6	18	124	RH50119-3610-48S	36	48	364
RH50119-1210-12S	12	12	124	RH50119-96S	0	96	412
RH50119-1810-06S	18	6	124	RH50119-1210-84S	12	84	412
RH50119-2410	24	0	124	RH50119-2410-72S	24	72	412
RH50119-30S	0	30	148	RH50119-3610-60S	36	60	412
RH50119-0610-24S	6	24	148	RH50119-4210-54S	42	56	412
RH50119-1210-18S	12	18	148	RH50119-108S	0	108	460
RH50119-1810-12S	18	12	148	RH50119-1210-96S	12	96	460
RH50119-2410-06S	24	6	148	RH50119-2410-84S	24	84	460
RH50119-3010	30	0	148	RH50119-3610-72S	36	72	460

*注：N个10A电流环并起来可作为1路N*10A电流使用；比如：2环10A并起来可以作为1路20A使用， 10A和信号(5A) 可以任意组合，详细请咨询，可在标准产品上定制

机械技术指标	电气技术指标
参数	数值	参数	数值
工作寿命	参考产品等级选型表		功率	信号
额定转速	参考产品等级选型表	额定电压	0~690VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MQ/500VDC	≥1000MQ/500VDC
工作湿度	0~85%RRH	导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
接触材料	参考产品等级选型表	导线长度	标准长度300mm(可根据要求调整)
壳体材料	铝合金	绝缘强度	800VAC@50RHz,60s
转动扭矩	0.1N.m+0.03N.m/6路	动态电阻变化值	<0.010<>
防护等级	IP51

产品等级代号	蕞高转速	工作寿命	接触材料
C(通用级)	400RPM	2000万转	贵金属
D(工业级)	800RPM	6000万转	镀金-镀金
H(高端级)	1200RPM	1.5亿转	金合金

环码	1	2	3	4	5	6	7	8	9	10	11	12
色码	黑	褐	红	橙	黄	绿	蓝	紫	灰	白	粉红	浅蓝

环码	13	14	15	16	17	18	19	20	21	22	23	24
色码	白黑	白褐	白红	白橙	白黄	白绿	白蓝	白紫	白灰	黑红	黑褐	透明

备注：环码1表示从转子端往定子端开始数的第一根线；比如RH50119-06的颜色顺序为：黑、褐、红、橙、黄、绿；24根线作为一个颜色组，当出线数量超过24根，则重复这一颜色组并用号码管予以识别。
